MQW流化床氣流粉碎機
山東摩泉粉體技術設備有限公司是一家專業從事粉體工程行業各類超微粉碎機、超細分級機、中藥粉碎機、氣流粉碎機、氣流磨、氣流分級機、粉體改性機、粉體打散機、粉體混合機、無塵自動拆包機、管鏈式輸送機及各種輸送設備配料系統等設備的經營。
設備優勢
●適合于莫氏硬度9以下的各種物料的干法粉碎，尤其適合于高硬度、高純度和高附加值物料的粉碎。
●產品粒度D97：2－150微米之間可調，粒形好，粒度分布窄。
●低溫無介質粉碎，尤其適合于熱敏性、低熔點、含糖份及揮發性物料的粉碎。
●粉碎過程依靠物料自身之間的碰撞來完成，有別于機械粉碎依靠刀片或錘頭等對物料的沖擊粉碎，因而設備耐磨損，產品純度高。
●可與多級分級機串聯使用，一次生產多個粒度段的產品。
●設備拆裝清洗方便，內壁光滑無死角。
●整套系統密閉粉碎，粉塵少，噪音低，生產過程清潔環保。
●控制系統采用程序控制，操作簡便。
設備原理
氣流粉碎機與旋風分離器、除塵器、引風機組成一整套粉碎系統。壓縮空氣經過濾干燥 后，通過拉瓦爾噴嘴高速噴射入粉碎腔，在多股高壓氣流的交匯點處物料 被反復碰撞、磨擦、剪切而粉碎，粉碎后的物料在風機抽力作用下隨上升氣流運動至分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離，符合粒度要求的細顆粒通過分級輪進入旋風分離器和除塵器收集，粗顆粒下降至粉碎區繼續粉碎。
設備參數
參數／規格 | KQW03 | KQW06 | KQW10 | KQW20 | KQW40 | KQW60 | KQW120 |
入料粒度mm | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
產品粒度d97:um | 2～45 | | | | | 2～45 | 2～45 |
生產能力kg/h | 2～30 | 30～200 | 50～500 | 100～1000 | 200～2500 | 500～3500 | 800～7500 |
空氣耗量m3/min | 3 | 6 | 10 | 20 | 40 | 60 | 120 |
空氣壓力Mpa | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 |
裝機功率kw | 21 | 42 | 85 | 147 | 282 | 415 | 800 |
注:產量與原料的粒度、比重、水分、流動性等指標密切相關，以上僅供選型參考。

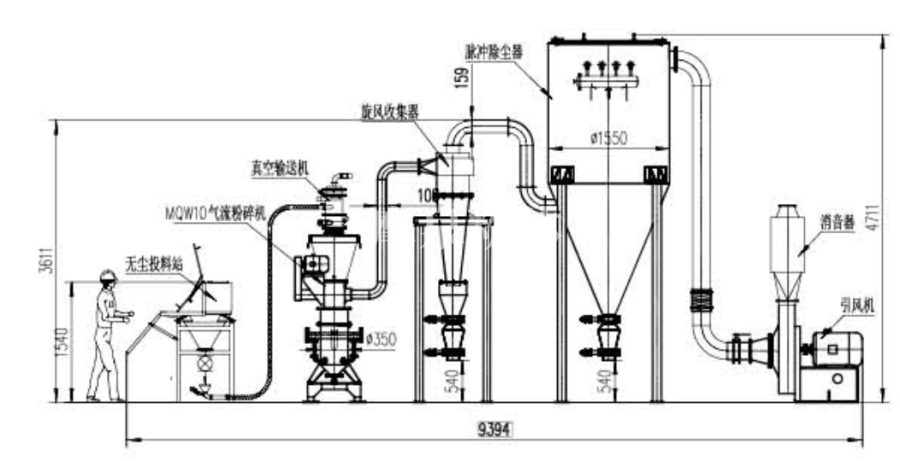

工藝流程圖
